簡介：林肯焊機維修 分析 一、林肯氬弧焊機焊接電流不穩定，不受控制，時大時……
一、林肯氬弧焊機焊接電流不穩定，不受控制，時大時小。
1、電位器接觸不良或損壞；
2、底板濾波電容漏電或損壞；
3、帶遙控轉換開關放置在遙控位置；
4、輸入電纜或輸出電纜過長過細引起電流不穩定；
5、接插件接觸不良或松斷。
二、林肯氬弧焊機電源開關打開指示燈亮，風機不轉或轉幾下停了，按焊槍開關無反應。
1、電源開關到底板接插線未插好；
2、供電電壓過高或過低，引起過壓保護；
3、電源輸入線過細過長，造成電壓不穩定，引起過壓保護；
4、主板主回路24V/30A繼電器吸合不良，消磁電阻或熱敏電阻阻值變大；
5、上板輔助電源損壞，無DC24V輸出；
6、丟波時間內連續開關，導致啟動電阻過熱。
三、開機正常，按焊槍開關有氣出，紅燈不亮，無高頻。
首先檢查氬弧焊機輸出端，拔掉高頻控制線看，有無DC55V空載電壓，如果有DC55V時，插上線看能否接觸起弧，應重點檢查高頻起弧部分：
1、上板到底板升壓變壓器接插線是否松斷，變壓器是否開路；
2、高壓硅粒、高壓輸出電容102/10K是否擊穿損壞；
3、高壓放電嘴是否粘連，間隙過大或表面嚴重氧化；
4、高頻引弧器或接插線是否松斷；
5、高頻控制繼電器是否損壞，其供電電路是否正常；
6、帶ARC/TIG轉換開關的開關是否良好；
如果無DC55V輸出時，應檢查逆變電路是否正常工作：
�、倏刂颇K有無驅動信號輸出；
�、隍�(qū)動轉換、驅動模塊是否正常工作；
③場管及主變和主電流連接線松斷。
四、開機指示燈亮，風機轉，按焊槍開關無反應。
1、焊槍開關或控制線松斷；
2、航空插座接觸不良或連接線松斷；
3、底板整流濾波是否正常，主回路繼電器有無吸合，有無DC307V輸出。
4、輔助電源壞或者電網電壓過低。
5、硅橋開路檢查更換。
五、開機正常，能起弧，但焊點發黑。
1、檢查電磁閥及其氣管有無被異物堵塞；
2、電磁閥損壞；
3、電磁閥供電控制電路損壞；
4、拆焊槍、氣電接頭，按焊槍開關，如果有氣出則是焊槍損壞；
5、焊槍電纜線導流能力差，散弧、偏弧等；
6、鎢針質量差、氬氣不純。
六、開機電路跳閘
1、整流硅橋短路；
2、電源線松脫短路。
七、氬弧焊機開機指示燈亮，風機轉，按焊槍開關有氣出，紅燈亮。
可能是逆變電路和引弧板故障（關機后先拔掉MOS板上引弧變壓器的供電插頭（靠近風機VH-03），開機按焊槍開關。
a.如果紅燈不亮，則是引弧變壓器短路，也可能是增壓起弧，二極管擊穿。
b.如果紅燈亮，則是逆變電路有問題，關機再拔掉中板變壓器，供電插頭（靠近風機VH-07）開機按焊槍開關。
C.紅燈亮則是逆變板上個別場效應管損壞，同時應檢查驅動模塊有無元器件損壞。
d.紅燈不亮，則是中板變壓器或整流管短路，變壓器可用電橋檢測其電感和Q值。
C=0.9-1.6mh Q>35整流管逐個檢查排除.
林肯氬弧ASPECT 375焊機
Invertec 400 TPX林肯氬弧焊機

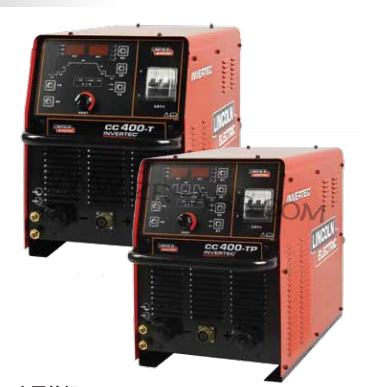

氬弧焊機INVERTEC CC400-TP
