簡介：ABB機器人主板，又稱ABB機器人主機CPU板或ABB機器人主計算機板，是ABB機械手控制柜的控制系統的核心部件。多數是用一個籠子罩著的，里面有一塊電路板，那就是“ABB機器人主板”，它集成的組件和電路多而復雜，容易引起故障，尤其是元器件損壞�！�

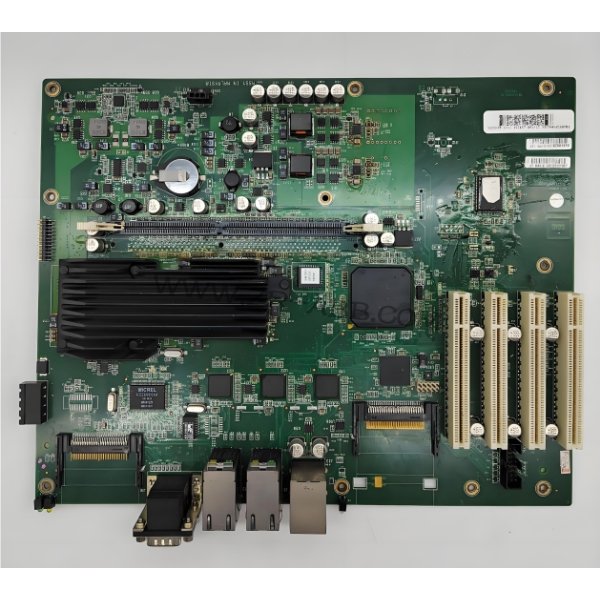

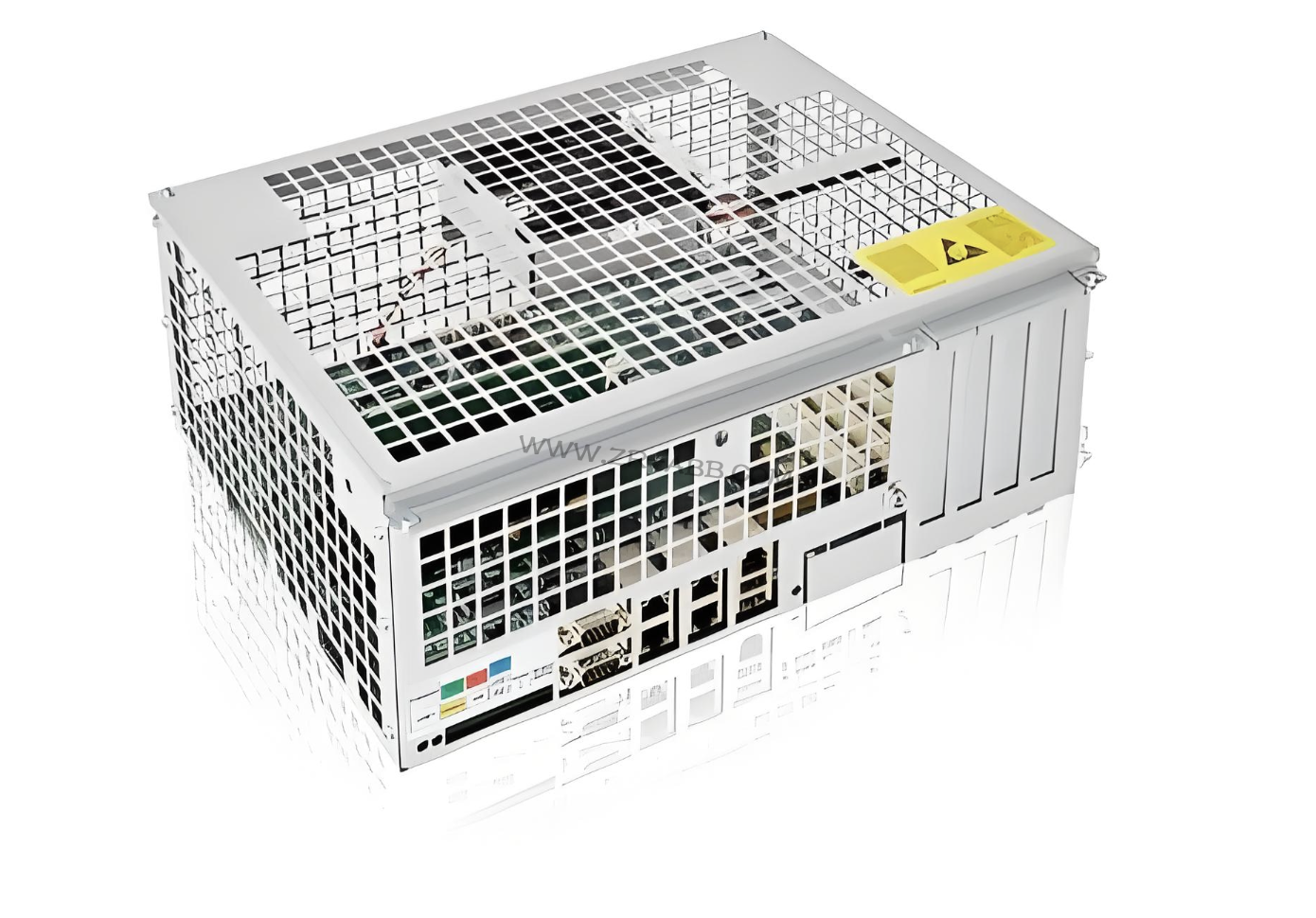

ABB機器人主板，又稱ABB機器人主機CPU板或ABB機器人主計算機板，是ABB機械手控制柜的控制系統的核心部件。多數是用一個籠子罩著的，里面有一塊電路板，那就是“ABB機器人主板”，它集成的組件和電路多而復雜，容易引起故障，尤其是元器件損壞。
當ABB機器人主板上的元器件損壞時，往往有很多故障現象的，譬如：
· 運行中斷：
機器人在運行過程中突然停止，無法繼續執行任務，可能是由于主板上的元器件損壞導致的。
· 機器人無法正常啟動：
控制柜內的指示燈可能出現閃爍或熄滅，表明ABB機器人電路板或其相關電路存在問題。
· 運動軌跡偏差：
機器人的運動軌跡與預設程序存在較大偏差，可能是由于ABB工業機械臂主板接收到的信號不準確或處理錯誤造成的。
· 通訊異常：
機器人與控制柜之間的通訊出現中斷或不穩定，可能是由于通訊板上的通訊線纜故障或外部干擾源引起的。
而ABB機械手主板元器件損壞的原因可能有多種，其中有：
· 環境因素影響：
電路板上有積塵、出現濕氣，濕氣和灰塵會容易導電，具有電阻效應，而熱脹冷縮會導致阻值還會變化，這個電阻值會同其它的元件有并聯效果，如果電阻值比較強時就會改變原來的電路參數，使故障發生。
· 信號受干擾：
電路板個別元件參數或整體表現參數出現變化，抗干擾能力趨向臨界點，從而出現ABB機械臂主板故障。
· 線路接觸不良：
板卡與插槽接觸不良、電纜線內部折斷一時可以一時失靈、線插頭及接線接觸不好、元器件虛焊等。
· 元器件熱穩定性不好：
如電解電容等元器件的熱穩定性不佳，可能導致其在高溫下?lián)p壞。
知道了ABB機械臂主板元器件損壞的故障，我們可以按照下面的步驟嘗試一下維修：
· 定位損壞元器件：
使用萬用表等工具把損壞的元器件進行定位。使用放大鏡檢測電路板上的PCB連接線是否出現破損、附著灰塵及油污、斷線及短路等情況。
· 更換損壞元器件：
根據電路板上的元件標識，選擇合適的替換件進行更換。在更換元器件時，應注意焊接質量和元件的方向，確保元器件正確連接且安裝位置無誤。
· 檢測電路：
在更換元器件后，使用維修工具進行ABB機械手電路板檢測，確保電路連接正確且元器件工作正常。
· 測試機器人功能：
小小提示：
ABB機械手系統安全

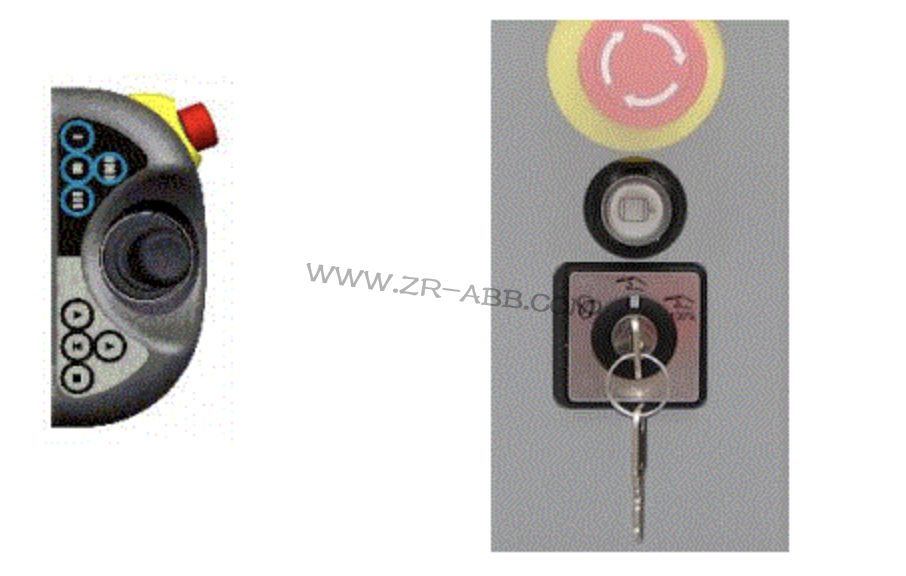

1. 機器人在發生意外或運行不正常等情況下，均可使用E-Stop 鍵，停止運行。
2. 急停后，需按下電機“開”按鈕，方可恢復正常操作。
3. 急停開關(E-Stop)不允許被短接。
