簡介：ABB機器人變速箱漏油維修 ，檢查軸2變速箱的油位 在軸2的電機和變速箱之間有一個電機附加裝置，以兩種方式存在 早期的電機附加裝置是直接附在變速箱上的 后來的設計中，這個電機附加裝置被附到框架上.另外還設計有一個蓋子與電機附加裝置配合 ABB機器人變速……
在軸2的電機和變速箱之間有一個電機附加裝置，以兩種方式存在
早期的電機附加裝置是直接附在變速箱上的
后來的設計中，這個電機附加裝置被附到框架上.另外還設計有一個蓋子與電機附加裝置配合
ABB機器人變速箱的位置，軸2的變速箱位于低手臂的旋轉中心，在電機附加裝置的下面

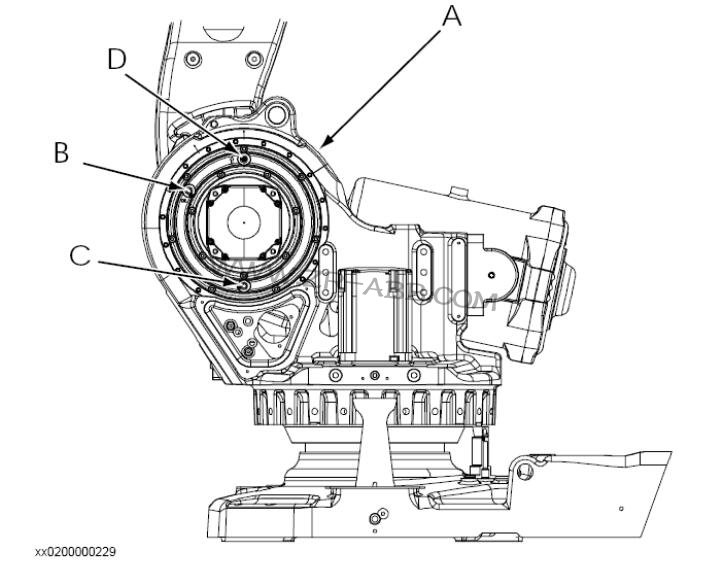

下圖顯示了后期設計的電機附加裝置的位置圖
A 軸2變速箱（在電機附加裝置和蓋子后面）
B 加油孔
C 排油孔
D 軸2變速箱的通風孔
所需要設備
設備 序列號 注釋
潤滑油 3HAC16843-1 Optimol Optiger RMO150
標準工具 3HAC15571-1
其它工具或步驟將在下面敘述
檢查油位，下面介紹如何檢查軸2變速箱的油位在開始維修機械手之前需仔細閱讀下面幾條
-在機器人運行后，電機和齒輪溫度都很高，注意燙傷關掉所有的電源、液壓源及氣壓源一當移動一個部位時，做一些必要的措施確保機械手不會倒下來，如：當拆除軸2的電機時，要固定低處的手臂
-當加油的時候，請不要混合任何其它的油，除非特別說明。
-當給變速箱加油時，請不要加得過多，因?yàn)檫@樣會導致壓
力過高，這或許會：-損壞密封圈或者墊圈
-完全壓緊密封圈或墊圈-影響機器人的自由移動
-因?yàn)樽兯傧涞挠蜏胤浅８撸?0℃左右，所以在更換或者排放齒輪油的時候必須戴上防護眼睛和手套
-注意變速箱由于溫度過高，導致里面壓力增加，在打開油塞的時候，里面的油可能會噴射出來
步驟 動作 說明
1 打開加油孔的油塞
2 從加油孔處測量油位，根據電機附加裝置來判斷，早期設計的必要油位：
大約65mm±5mm后期的設計，離加油孔最大不超過10mm
3 加油 后面有介紹
4 蓋好油塞 上緊力矩：24Nm
