ABB機器IRB6640本體與控制柜連接的操作

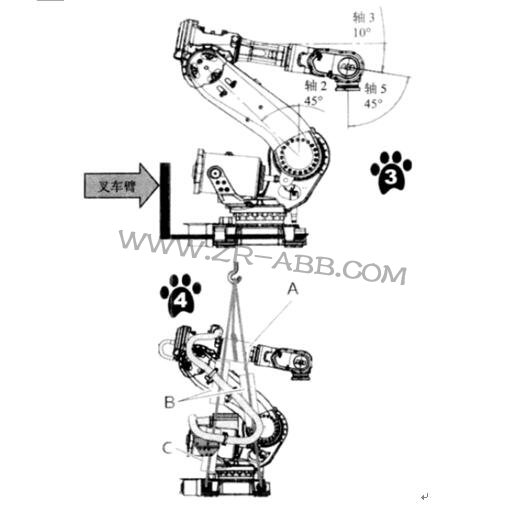

　　ABB機器可以使用叉車或者吊車進行吊裝。若使用叉車，需要安裝專用工具，如圖2所示。圖3為叉車吊裝示意圖，下圖為吊車吊裝示意圖。


　　1-3機器人本體與控制柜的連接
　　下面以ABB機器人IRB6640為例，介紹本體與控制柜連接的操作：

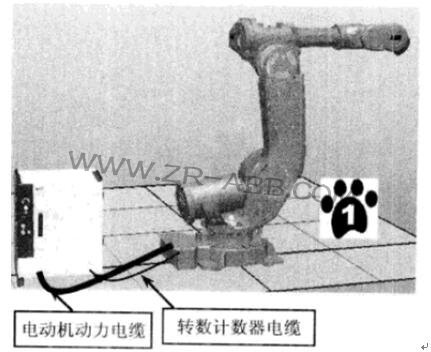

　　機器人與控制柜的連接主要是電動機動力電纜與轉數計數器電纜、用戶電纜的連接。

　　轉數計數器電纜連接到機器人本體底座接口

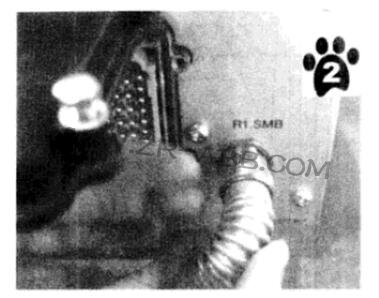

　　轉數計數器電纜連接到控制柜接口

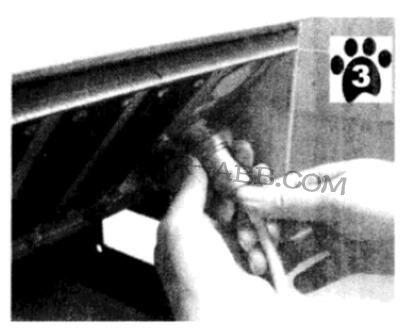

　　電動機動力電纜連接到機器人本體底座接口。

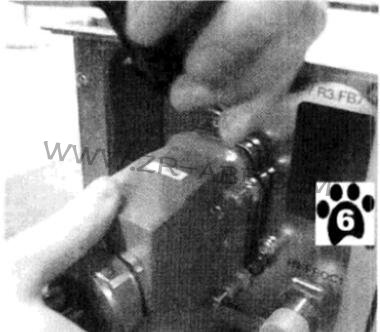

　　電動機動力電纜連接到控制柜接口。

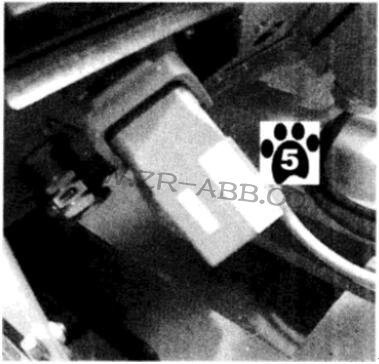

　　用戶電纜連接到機器人本體底座接口。

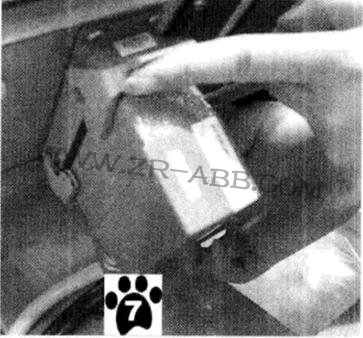

　　用戶電纜連接到控制柜接口。

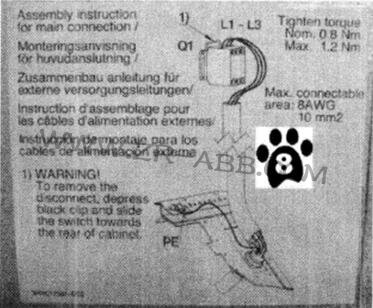

　　ABB機器維修，ABB機器人保養，在控制柜門內側，貼有一張主電源連接指引。ABB機器人使用380V三相四線制。

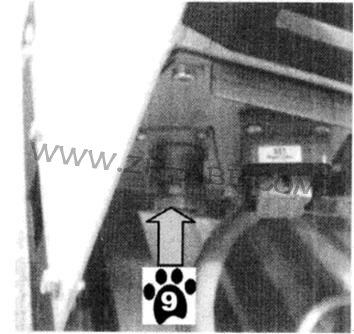

　　主電源電纜從此接口接入。

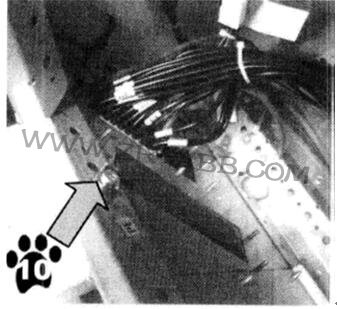

　　主電源接地點PE

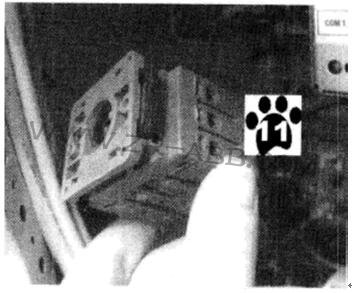

　　主電源開關，接入380V三相電線。

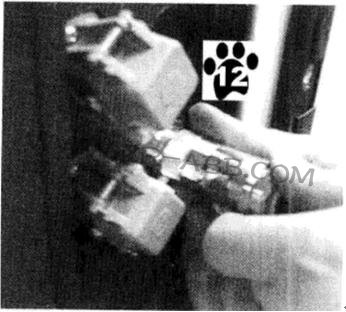

　　示教器連接到控制柜

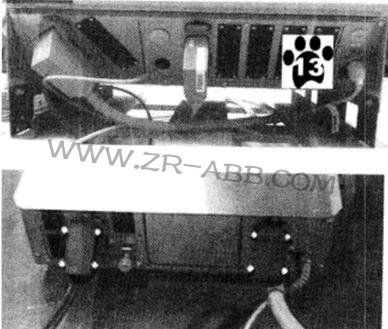

　　控制柜接口和本體底座接口全部連接完成。

　　機器人維修在檢查主電源輸入正常以后，合上控制柜上的主電源開關，開始進行調試工作。
